Dutormasi.com – Jika sebelumnya kita membahas Eliminasi Gauss 4 x 4 untuk Sistem Persamaan Linear dan Penyelesaiannya maka seperti yang saya bilang sebelumnya pada postingan kali ini saya akan membahas mengenai flowchart. Untuk flowchart sendiri bagi anda yang berada pada jurusuan teknik informatika, saya pastikan anda tidak asing lagi yang namanya flowchart ini. Namun bagi orang awam yang belum mengetahui apa itu flowchart tentu saya harus membahas pengertian flowchart telebih dahulu.
Apa itu flowchart? flowchart adalah sebuah diagram yang mewakili proses kerja pada sebuah sistem yang menampilkan langkah langkah nya dengan menggunakan simbol simbol grafis dan dihubungkan dengan tanda panah.. Diagram diagram tersebut memiliki beberapa simbol tertentu yang bertujuan untuk menggambarkan suatu proses secara mendetail antara proses yang satu dengan proses yang lainnya.
Perlu anda ketahui flowchart memiliki beberapa tujuan diantaranya adalah:
- Bertujuan menggamabarkan suatu tahapan penyelesaian masalah
- Bertujuan agar proses kerja dapat digambarkan dengan sederhana, terurai, rapi dan jelas
- Bertujuan menggunakan gambar gambar standar aga mudah dipahami
Itulah tujuan dari membuat flowchart tersebut. Tetapi flowchart juga memiliki beberapa jenis yang tentunya memiliki fungsi yang berbeda beda. Yaitu:
Jenis Jenis Flowchart
1. Diagram alir sistem

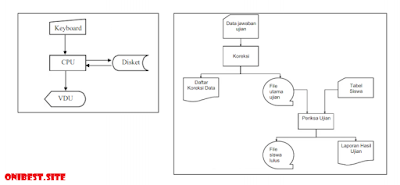

Diagram alir sistem ditujukan untuk menampilan urutan proseduran proses dari beberapa file tertentu. Diagram alir sistem inilah jenis media penyimpanan yang dipakai akan melakukan pengolahan data namun diagram alir sistem tidak digunakan untuk menggambarkan urutan langkah langkah . Namun hanya digunakan untuk menggambarkan prosedur dalam sistem yang dibentuk.
2. Diagram alir dokumen
Diagam alir dokumen adalah yaitu fiagram yang juga biasanya disebut dengan bagan alir formulir. Kenapa? karena paperwork flowchart ini merupakan bagian alir kerja yang menunjukan arus dari laporan sebuah laporan dan formulir termasuk itu tembus tembusannya.
3. Diagram alir skematik

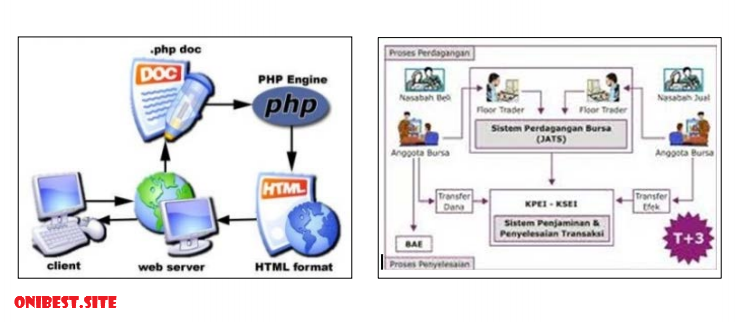

Hampir sama dengan diagram alir sebelumnya yaitu diagram alir sistem yaitu digunakan untuk menggambarkan prosedur didalam sistem. Diagram alir skematik juga menggunakan gamar gambar dari komputer atau simbol simbol lainnya yang bertujuan agar pembaca mudah membaca alir kerja dari sebuah sistem.
4. Diagram alir proses

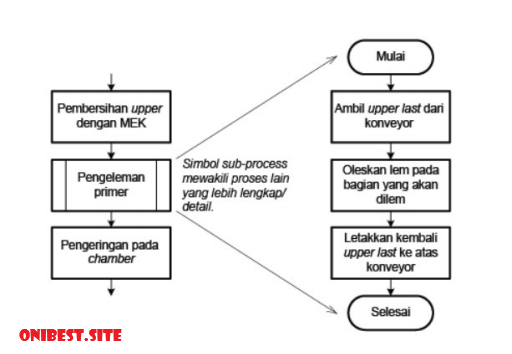

Diagram alir proses ini biasanya banyak digunakan pada bidang industri, Karena diagram alir ini berguna bagi analisis sitem untuk menggambarkan suatu proses dalam suatu prosedur dari sebuah indsurtri tersebut.
5. Diagram alir program
Diagram alir program adalah sebuah diagram yang menjelaskan secara rinci dan berurutan langkah langkah pada sebuah proses program.
Ada 2 jenis metode penggambaran program flowhart, yaitu:
- Concepual flowchart, yaitu menggamabarkan alur pemecahan masalah secara global
- Detail flowhart, yaitu menggambarkan alur pemecahan masalah secara rinci
Contoh Flowchart:
Itulah pengertian dan jenis jenis program yang perlu anda ketahui. Pada postingan selanjutnya saya akan membahas mengenai perbedaan dari flowchart dan data flow diagram. Karena pada dasarnya walaupun sama sama memiliki diagram dan simbol simbol tertentu, fungsi dari DFD dan flowchart sangat lah berbeda. Kalau anda penasaran? silahkan pantaui postingan saya selanjutnya yaaa!!
Sekian dan terima Kasih!!
